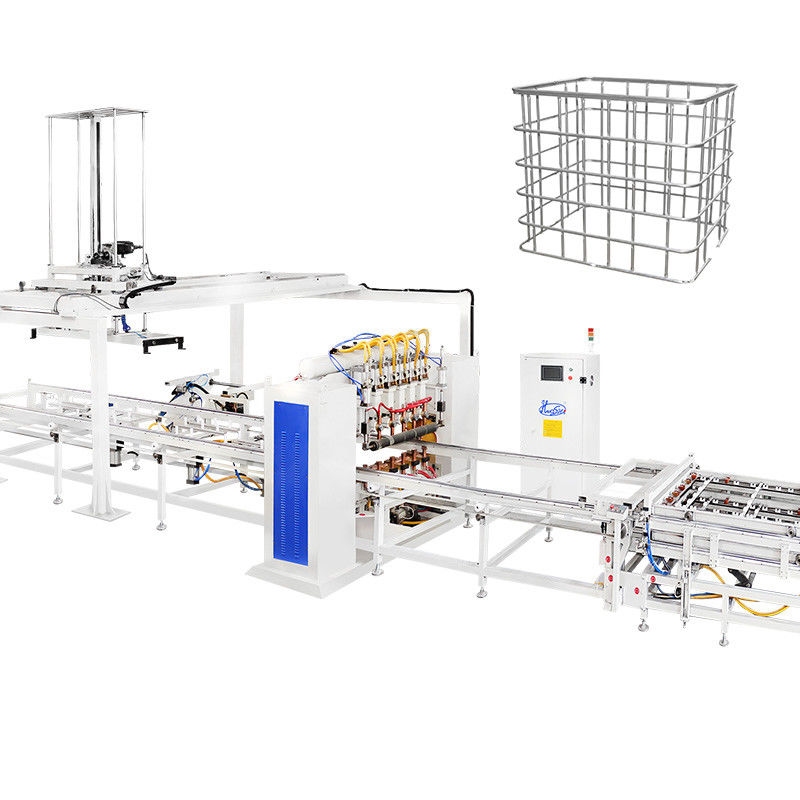

বাল্ক কনটেইনার আইবিসি কেজ ট্যাংক ফ্রেম উৎপাদন লাইন ওয়েল্ডিং সরঞ্জাম মেশিন

নমন মেশিন ফ্ল্যাট জালকে বর্গাকার ফ্রেমে নমন করবে। নমন প্রক্রিয়াটি সম্পূর্ণ করতে প্রায় ২০-২৫ সেকেন্ড সময় লাগবে।

বাঁকানো মরীচি

1. বাঁকানো কোণ নিশ্চিত করতে সিএনসি প্রক্রিয়াকৃত বাঁকানো মরীচি ব্যবহার করা হয়।

2. নমনীয় বীমের প্রতিটি ছাঁচ নমনের পরিসীমা বাড়ানোর জন্য প্রায় 3 মিমি উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে।

3. ১২০ ডিগ্রি মোল্ড ডিজাইন প্রতিটি বাঁকানো কোণকে আরও মসৃণ করে তোলে।

বাঁকানো ফ্রেম

আয়তক্ষেত্রাকার আকৃতির মেশিন ফ্রেম আরও পুরু ইস্পাত কলাম এবং দরজার আকৃতির কভার প্যানেল সহ, যা মেশিনটিকে দৃ firm় এবং স্থিতিশীল করে তোলে।

হাইড্রোলিক চাপ স্টেশন

আইবিসি নমন মেশিনটি প্যালেট ট্যাঙ্কের জালের নমনের জন্য প্রয়োগ করা হয় এবং এগুলিকে (1200±5 মিমি) × ((1000±5 মিমি) এর রূপরেখা মাত্রার আয়তক্ষেত্রাকার ফ্রেমে নমন করা হবে।

আইবিসি কেজ ফ্রেম লকিং মেশিন
আইবিসি খাঁচা ফ্রেম লকিং মেশিনটি একটি সম্পূর্ণরূপে প্রক্রিয়াজাত করা হয়, উচ্চ সন্নিবেশের নির্ভুলতা, লকিংয়ের জন্য বড় দ্রুততা, স্থিতিশীল এবং দক্ষ অপারেশন সহ।
লকিং দক্ষতা এবং গুণমান
লকিং মেশিনটি হাইড্রোলিক শক্তি ব্যবহার করে টিউব ফ্রেমের শেষগুলি লক করবে। লকিং প্রক্রিয়াটি সম্পূর্ণ করতে প্রায় 25-30 সেকেন্ড সময় লাগবে।
সামঞ্জস্যযোগ্য ক্লিনজিং আর্ম
1বিভিন্ন আইবিসি ধাতব খাঁচা নকশা অনুযায়ী, নিয়মিত clinching হাত মেশিনের জন্য বৃহত্তর কাজ পরিসীমা করতে পারেন।
2. জলবাহী এবং বায়ুসংক্রান্ত নকশা clamping বাহু মেশিন আরো দক্ষ করতে পারেন।
3. clinching বাহু এছাড়াও স্বয়ংক্রিয়ভাবে একসঙ্গে পাইপ দুই পক্ষের সংযুক্ত করার জন্য ডিজাইন করা হয়
হাইড্রোলিক ক্লিনজিং মোল্ড
হাইড্রোলিক সিস্টেমের সাথে ছাঁচ বন্ধ করা পাইপটির জন্য টাইট ক্লিনজিং স্পট তৈরি করতে পারে যাতে ধাতব খাঁচাটি ফাটতে না পারে।
জলবাহী চাপ স্টেশন
স্বয়ংক্রিয়ভাবে পাঠানোর ডিভাইস উপলব্ধ
ধাতব খাঁচা জন্য স্বয়ংক্রিয় প্রেরণ ডিভাইস স্বয়ংক্রিয় খাঁচা উত্পাদন আরো মসৃণ এবং দক্ষ করতে পারেন।

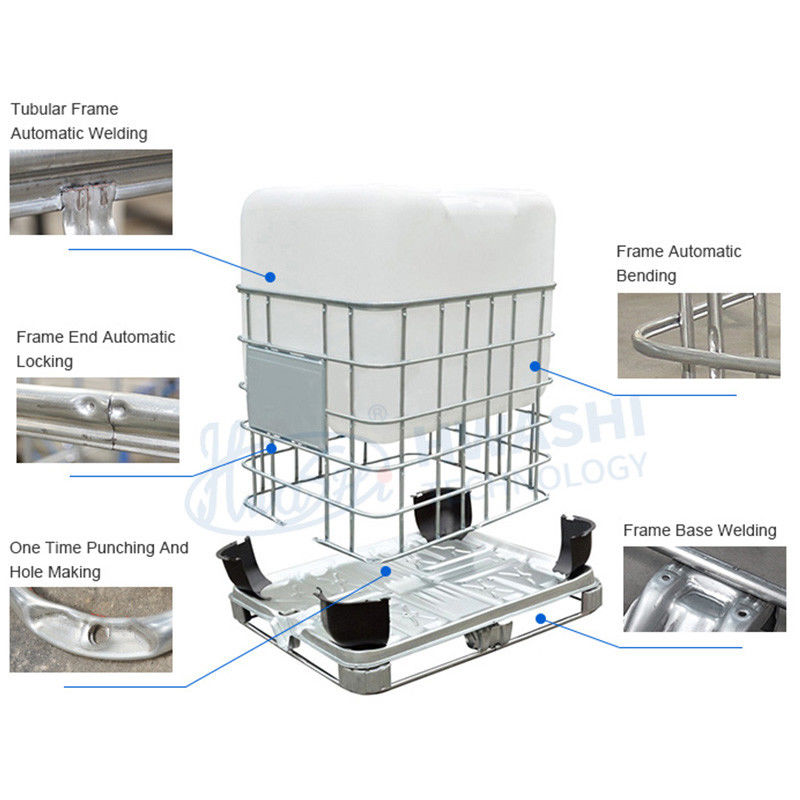

আইবিসি কেজ ফ্রেম হোল তৈরি এবং পার্সিং মেশিন
আইবিসি খাঁচা ফ্রেম গর্ত তৈরি এবং punching মেশিন ফ্রেমের উপর গর্ত গঠনের জন্য ব্যবহৃত হয়, যাতে সম্পূর্ণ ফ্রেমটি বেস ফ্রেমে স্থির করা যায়।
গর্ত তৈরির দক্ষতা এবং গুণমান
গর্ত তৈরি এবং ছিদ্র যন্ত্রটি হাইড্রোলিক শক্তি ব্যবহার করে। পুরো প্রক্রিয়াটি সম্পূর্ণ করতে প্রায় 25-30 সেকেন্ড সময় লাগবে।
a. প্রেসিং মোল্ড সহ প্রেসিং হেড
b. হাইড্রোলিক স্টেশন
গ. পার্সিং হেডের অবস্থান সনাক্তকরণ প্যানেল
বাম-ডান, সামনের দিকে-পিছনের দিকে সামঞ্জস্যযোগ্য ল্যাকিং প্যানেলটি আরও বিস্তৃত ব্যবহারের পরিসরে পাঞ্চিং অবস্থান তৈরি করতে পারে।

আইবিসি কেজ বেস ফ্রেম ওয়েল্ডিং মেশিন
বেস ফ্রেম ওয়েল্ডিং মেশিনের নকশাটি বেস ফ্রেমের ওয়েল্ডিং সম্পন্ন করার জন্য অনুভূমিক কাঠামো এবং 7 টি ওয়েল্ডিং হেড গ্রহণ করে। অপারেটরকে কেবল পণ্যটি লোড এবং আনলোড করতে হবে।মেশিন স্বয়ংক্রিয়ভাবে ঢালাই করবে.
পণ্যের বৈশিষ্ট্যঃ
1. নকশাটি বেস ফ্রেমের ldালাই সম্পন্ন করার জন্য অনুভূমিক কাঠামো এবং 7 টি ওয়েল্ডিং হেড গ্রহণ করে। অপারেটরকে কেবল লোড করতে হবে।
2. ঢালাই প্যালেট স্বয়ংক্রিয়ভাবে আনলোড করা হবে. মেশিন স্বয়ংক্রিয়ভাবে ঢালাই করতে হবে.
3. এটি এমএফ ডিসি 250 কেভিএ পাওয়ারের 3 সেট গ্রহণ করে। মেশিনটি পণ্যের গুণমান এবং উত্পাদন হার বাড়াতে, উত্পাদন ব্যয় হ্রাস করতে সহায়তা করে।
4. ম্যানুয়াল কাজের কারণে অস্থির ldালাই মানের সমস্যা সমাধান করুন। উচ্চ উত্পাদন হার এবং অটোমেশন স্তর।

পণ্যের বৈশিষ্ট্য-ট্যাঙ্ক পাঠানোর সিস্টেমঃ
1এই সিস্টেমটি ফ্যাক্টরিগুলির জন্য উপযুক্ত যা ফুঁ মেশিন কর্মশালা এবং খাঁচা কর্মশালা পৃথক করে।
2টেস্ট ট্যাংকগুলি ক্যাজেস কর্মশালায় কনভেয়র দ্বারা পরিবহন করা হয়। মানুষের হস্তক্ষেপের প্রয়োজন নেই।
3ট্যাংক পাঠানোর সিস্টেম
4.আইবিসি বাঁকা, ক্লিনচিং এবং পঞ্চড কেজ স্থাপন এলাকা
5. ওয়েল্ডেড প্যালেট স্টকিং এলাকা
6.অটো প্যালেট একত্রিত পথ
7প্যালেট ওয়েল্ডিং
8. ঘূর্ণনশীল খাঁচা এবং প্যালেট একত্রিত এলাকানিরাপদ পাস
9.প্যালেট প্লেট স্টকিং এলাকা/অটো ফিডিং
