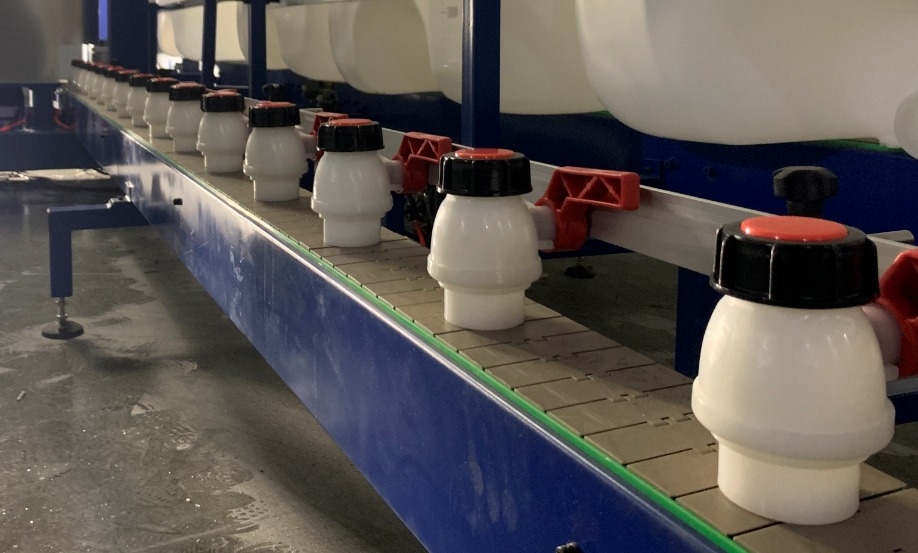

আইবিসি গ্রিড কেজ ফ্রেম অটোমেটিক প্রোডাকশন লাইন, সম্পূর্ণ স্বয়ংক্রিয় আইবিসি ট্যাঙ্ক ফুটো পরীক্ষা মেশিন লাইন

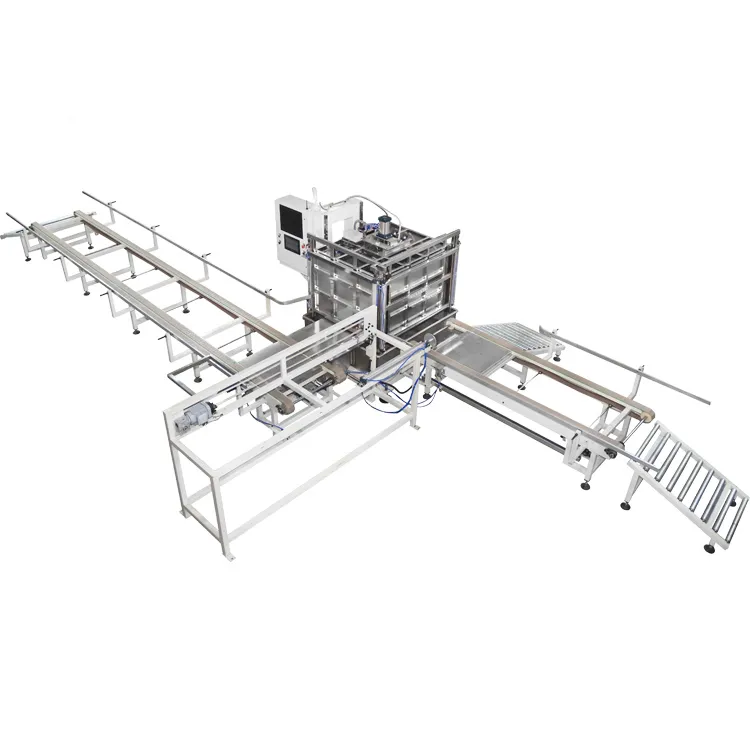

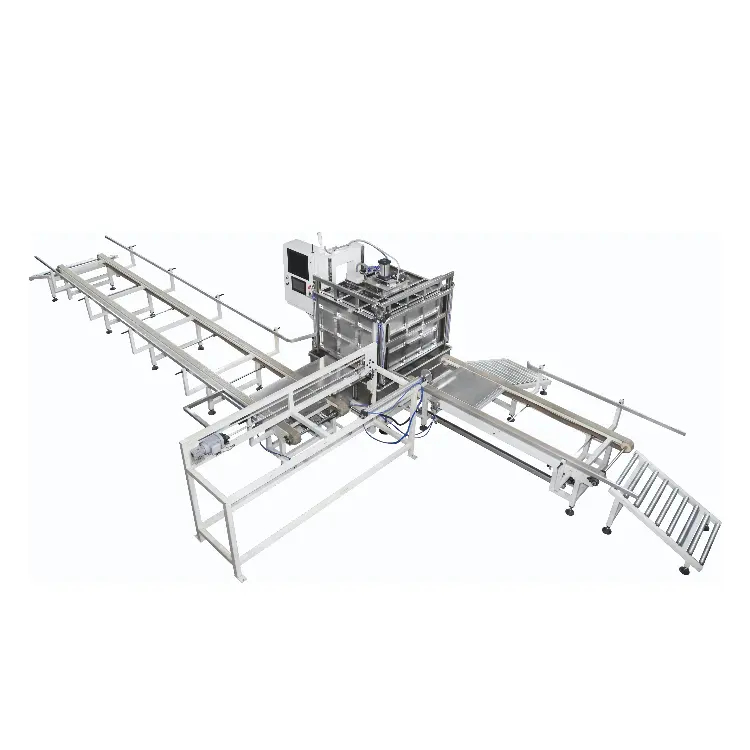

উল্লম্ব ডাবল স্টেশন আইবিসি ফ্রেম নমন মেশিন

আইবিসি কেজ ফ্রেম ডুয়াল-স্টেশন নমন মেশিনটি কেবল উচ্চ নির্ভুলতার নমনই নয় বরং স্থিতিশীল অপারেশন এবং অসাধারণ দক্ষতার গ্যারান্টি দেওয়ার জন্য ব্যাপক প্রক্রিয়াজাতকরণের মধ্য দিয়ে যায়।

সমতল জালকে বর্গাকার আকারে বাঁকুন

বন্ডিং মেশিন দক্ষতার সাথে সমতল জালকে একটি সুনির্দিষ্ট বর্গাকার ফ্রেমে রূপান্তর করে।প্রায় 20-25 সেকেন্ডের মধ্যে নমন প্রক্রিয়া অর্জন মেশিনের দক্ষতা এবং দ্রুত উত্পাদন ক্ষমতা তুলে ধরে.

বাঁকানো মরীচি

1. বাঁকানো কোণ নিশ্চিত করতে সিএনসি প্রক্রিয়াকৃত বাঁকানো মরীচি ব্যবহার করা হয়।

2. নমনীয় বীমের প্রতিটি ছাঁচ নমনের পরিসীমা বাড়ানোর জন্য প্রায় 3 মিমি উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে।

3. ১২০ ডিগ্রি মোল্ড ডিজাইন প্রতিটি বাঁকানো কোণকে আরও মসৃণ করে তোলে।

বাঁকানো ফ্রেম

মেশিনের ফ্রেমটি একটি শক্তিশালী আয়তক্ষেত্রাকার ডিজাইনের গর্ব করে, আরও পুরু ইস্পাত কলাম এবং একটি দরজার আকারের কভার প্যানেলের বৈশিষ্ট্যযুক্ত, যা ব্যতিক্রমী দৃ firm়তা এবং স্থিতিশীলতা নিশ্চিত করে।

হাইড্রোলিক চাপ স্টেশন

বিশেষভাবে প্যালেট ট্যাঙ্ক মেশি বাঁকানোর জন্য ডিজাইন করা, আইবিসি বাঁক মেশিন দক্ষতার সাথে তাদের (1200 ± 5 মিমি) × ((1000 ± 5 মিমি) এর সুনির্দিষ্ট মাত্রা সহ আয়তক্ষেত্রাকার ফ্রেমে আকার দেয়।এই হাইড্রোলিক চালিত স্টেশন সর্বোত্তম নমন কর্মক্ষমতা গ্যারান্টি দেয়.

আইবিসি কেজ ফ্রেম লকিং মেশিন
আইবিসি কেজ ফ্রেম লকিং মেশিনটি একটি সুসংহত ইউনিট হিসাবে সাবধানে তৈরি করা হয়েছে, যা সন্নিবেশের ক্ষেত্রে ব্যতিক্রমী নির্ভুলতা, শক্তিশালী লকিং শক্তি,এবং অপারেশন চলাকালীন স্থিতিশীলতা এবং দক্ষতার একটি বিরামবিহীন মিশ্রণ.

লকিং দক্ষতা এবং গুণমান

সামঞ্জস্যযোগ্য ক্লিনজিং আর্মঃ

বিভিন্ন আইবিসি ধাতব খাঁচা ডিজাইনের জন্য উপযুক্ত, সামঞ্জস্যযোগ্য ক্লিনজিং আর্ম মেশিনের কাজের পরিসীমা প্রসারিত করে।
জলবাহী এবং বায়ুসংক্রান্ত নকশা মেশিনের দক্ষতা বৃদ্ধি করে।
পাইপের দুই পাশের স্বয়ংক্রিয় সংযুক্তির জন্যও ক্লিনজিং আর্মটি ডিজাইন করা হয়েছে।
হাইড্রোলিক ক্লিনজিং মোল্ডঃ
হাইড্রোলিক সিস্টেমের বৈশিষ্ট্যযুক্ত, ক্লিনজিং ছাঁচটি পাইপের জন্য টাইট ক্লিনজিং স্পট তৈরি করে, ধাতব খাঁচাটি ফাটতে বাধা দেয়।

হাইড্রোলিক চাপ স্টেশনঃ
স্বয়ংক্রিয়ভাবে প্রেরণকারী ডিভাইস দিয়ে সজ্জিত, হাইড্রোলিক চাপ স্টেশন ধাতব খাঁচা জন্য একটি মসৃণ এবং দক্ষ উত্পাদন প্রক্রিয়া নিশ্চিত করে।

আইবিসি কেজ ফ্রেম হোল তৈরি এবং পার্সিং মেশিন
আইবিসি খাঁচা ফ্রেম গর্ত তৈরি এবং punching মেশিন ফ্রেমের উপর গর্ত গঠনের জন্য ব্যবহৃত হয়, যাতে সম্পূর্ণ ফ্রেমটি বেস ফ্রেমে স্থির করা যায়।
গর্ত তৈরির দক্ষতা এবং গুণমান
গর্ত তৈরি এবং ছিদ্র যন্ত্রটি হাইড্রোলিক শক্তি ব্যবহার করে। পুরো প্রক্রিয়াটি সম্পূর্ণ করতে প্রায় 25-30 সেকেন্ড সময় লাগবে।
a. প্রেসিং মোল্ড সহ প্রেসিং হেড
b. হাইড্রোলিক স্টেশন
গ. পার্সিং হেডের অবস্থান সনাক্তকরণ প্যানেল
বাম-ডান, সামনের দিকে-পিছনের দিকে সামঞ্জস্যযোগ্য ল্যাকিং প্যানেলটি আরও বিস্তৃত ব্যবহারের পরিসরে পাঞ্চিং অবস্থান তৈরি করতে পারে।

আইবিসি কেজ বেস ফ্রেম ওয়েল্ডিং মেশিন
বেস ফ্রেম ওয়েল্ডিং মেশিনের নকশাটি বেস ফ্রেমের ওয়েল্ডিং সম্পন্ন করার জন্য অনুভূমিক কাঠামো এবং 7 টি ওয়েল্ডিং হেড গ্রহণ করে। অপারেটরকে কেবল পণ্যটি লোড এবং আনলোড করতে হবে।মেশিন স্বয়ংক্রিয়ভাবে ঢালাই করবে.
পণ্যের বৈশিষ্ট্যঃ
1. নকশাটি বেস ফ্রেমের ldালাই সম্পন্ন করার জন্য অনুভূমিক কাঠামো এবং 7 টি ওয়েল্ডিং হেড গ্রহণ করে। অপারেটরকে কেবল লোড করতে হবে।
2. ঢালাই প্যালেট স্বয়ংক্রিয়ভাবে আনলোড করা হবে. মেশিন স্বয়ংক্রিয়ভাবে ঢালাই করতে হবে.
3. এটি এমএফ ডিসি 250 কেভিএ পাওয়ারের 3 সেট গ্রহণ করে। মেশিনটি পণ্যের গুণমান এবং উত্পাদন হার বাড়াতে, উত্পাদন ব্যয় হ্রাস করতে সহায়তা করে।
4. ম্যানুয়াল কাজের কারণে অস্থির ldালাই মানের সমস্যা সমাধান করুন। উচ্চ উত্পাদন হার এবং অটোমেশন স্তর।

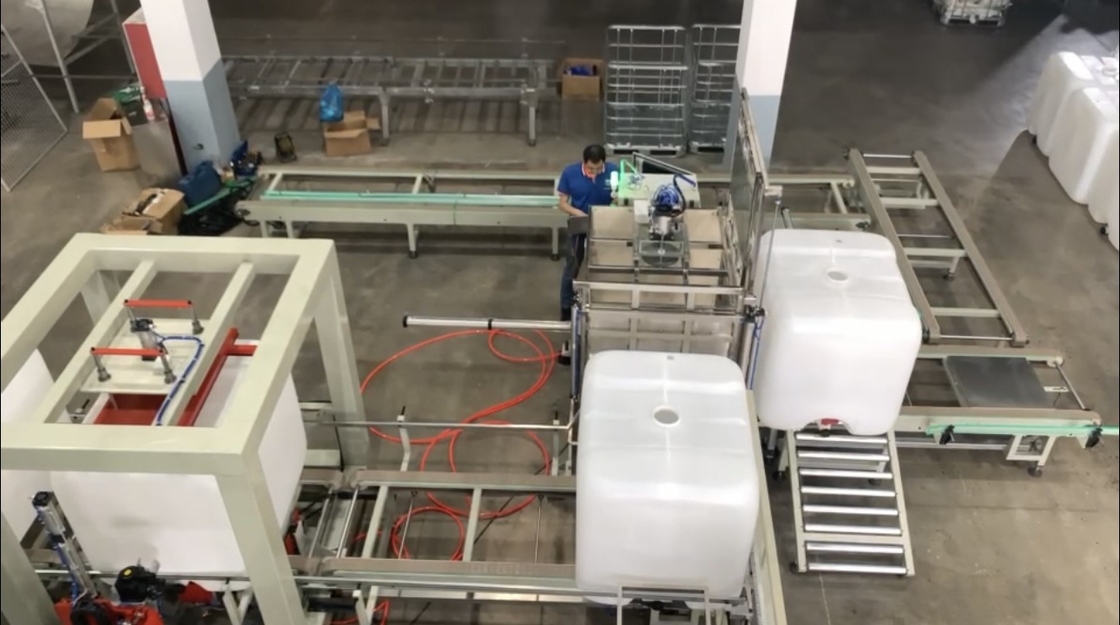

পণ্যের বৈশিষ্ট্য-ট্যাঙ্ক পাঠানোর সিস্টেমঃ
1এই সিস্টেমটি ফ্যাক্টরিগুলির জন্য উপযুক্ত যা ফুঁ মেশিন কর্মশালা এবং খাঁচা কর্মশালা পৃথক করে।
2টেস্ট ট্যাংকগুলি ক্যাজেস কর্মশালায় কনভেয়র দ্বারা পরিবহন করা হয়। মানুষের হস্তক্ষেপের প্রয়োজন নেই।
3ট্যাংক পাঠানোর সিস্টেম
4.আইবিসি বাঁকা, ক্লিনচিং এবং পঞ্চড কেজ স্থাপন এলাকা
5. ওয়েল্ডেড প্যালেট স্টকিং এলাকা
6.অটো প্যালেট একত্রিত পথ
7প্যালেট ওয়েল্ডিং
8. ঘূর্ণনশীল খাঁচা এবং প্যালেট একত্রিত এলাকানিরাপদ পাস
9.প্যালেট প্লেট স্টকিং এলাকা/অটো ফিডিং
