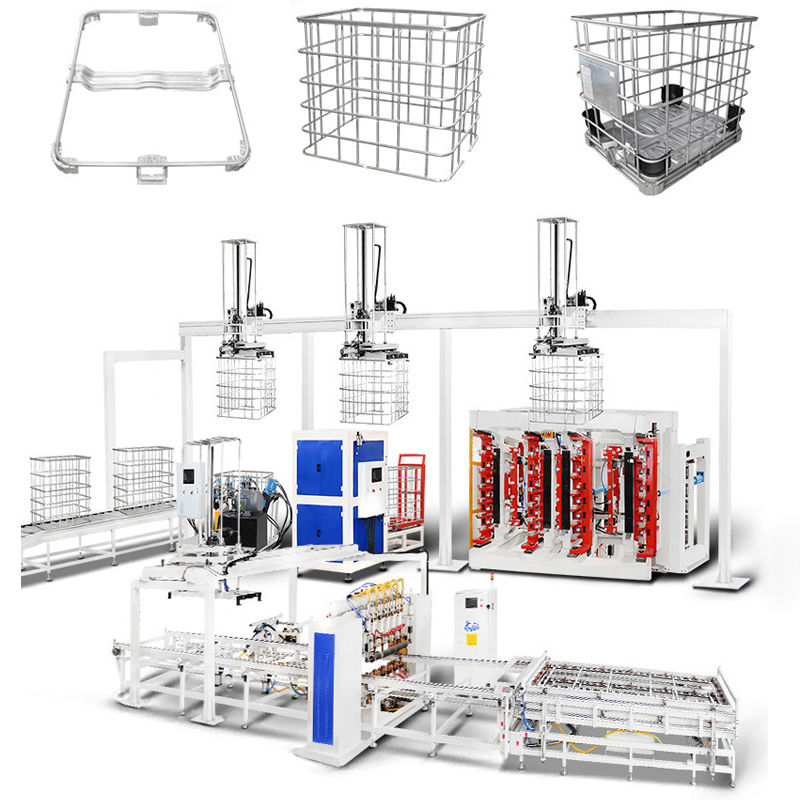

উচ্চ-গতি সম্পন্ন স্বয়ংক্রিয় খাঁচা ওয়েল্ডিং মেশিন, দ্বিপাক্ষিক পিয়ানো-শৈলীর ওয়েল্ডিং কৌশল সহ

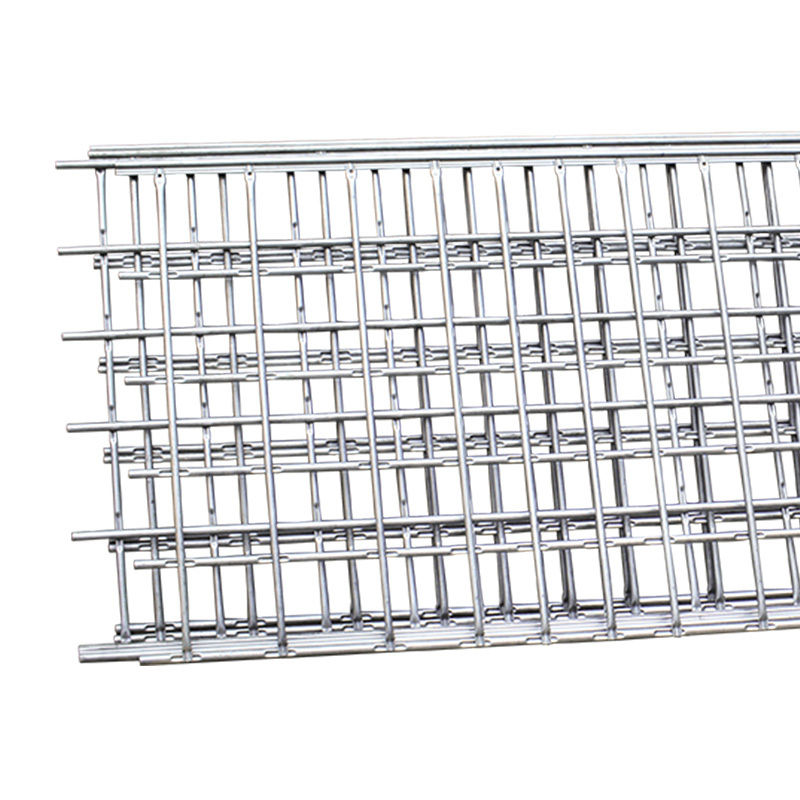

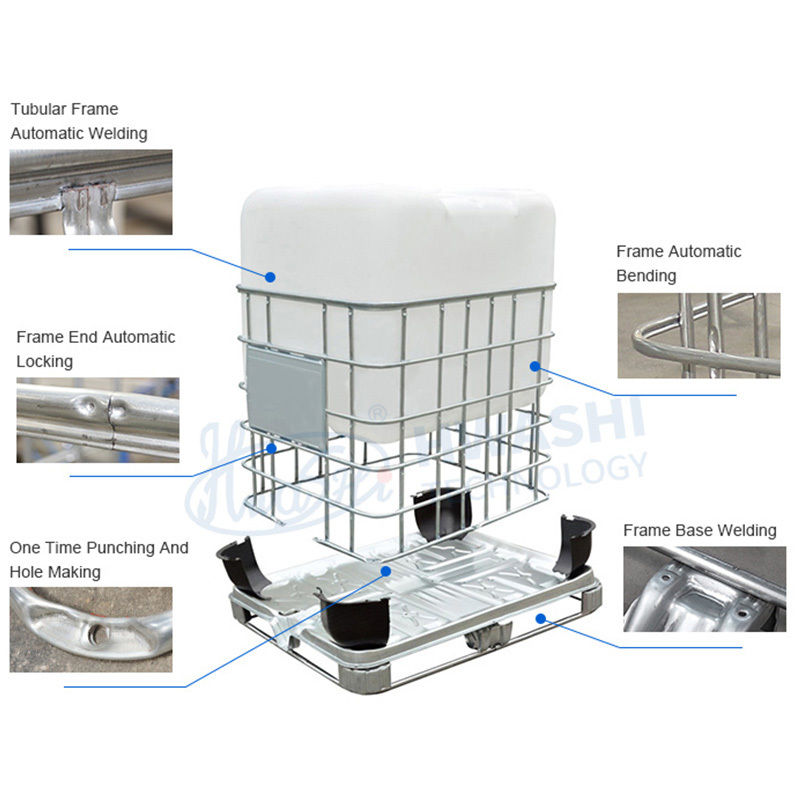

Hwashi IBC গ্রিড ওয়েল্ডিং মেশিনটি IBC (ইন্টারমিডিয়েট বাল্ক কন্টেইনার) গ্রিডের দক্ষ উৎপাদনের জন্য ডিজাইন করা একটি উচ্চ-কার্যকারিতা সম্পন্ন ডিভাইস।​

বৈশিষ্ট্য:

উলম্ব ডাবল স্টেশন IBC ফ্রেম বেন্ডিং মেশিন

IBC খাঁচা ফ্রেমের দ্বৈত-স্টেশন বেন্ডিং মেশিনটি ব্যাপক প্রক্রিয়াকরণের মধ্য দিয়ে যায় যা শুধুমাত্র বাঁকানোর ক্ষেত্রে উচ্চ নির্ভুলতা নিশ্চিত করে না, বরং স্থিতিশীল অপারেশন এবং অসাধারণ দক্ষতাও নিশ্চিত করে।

ফ্ল্যাট জালকে বর্গাকার আকারে বাঁকানো

বেন্ডিং মেশিনটি দক্ষতার সাথে ফ্ল্যাট জালকে একটি সুনির্দিষ্ট বর্গাকার ফ্রেমে রূপান্তরিত করে। প্রায় 20-25 সেকেন্ডের মধ্যে বাঁকানো প্রক্রিয়াটি সম্পন্ন করা মেশিনের দক্ষতা এবং দ্রুত উৎপাদন ক্ষমতাকে তুলে ধরে।

বেন্ডিং বিম

1. CNC প্রক্রিয়াকরণ করা বেন্ডিং বিম বাঁকানোর কোণ নিশ্চিত করতে ব্যবহৃত হয়।

2. বেন্ডিং বিমের প্রতিটি ছাঁচ প্রায় 3 মিমি উপরে এবং নিচে সমন্বয় করা যেতে পারে বাঁকানোর পরিসীমা বাড়ানোর জন্য।

3. 120 ডিগ্রি ছাঁচ ডিজাইন প্রতিটি বাঁকানো কোণকে আরও মসৃণ করে।

বেন্ডিং ফ্রেম

মেশিন ফ্রেমটি একটি শক্তিশালী আয়তক্ষেত্র ডিজাইন নিয়ে গঠিত, যাতে পুরু ইস্পাত কলাম এবং একটি দরজা-আকৃতির কভার প্যানেল রয়েছে, যা ব্যতিক্রমী দৃঢ়তা এবং স্থিতিশীলতা নিশ্চিত করে।

হাইড্রোলিক প্রেসার স্টেশন

বিশেষভাবে প্যালেট ট্যাঙ্কের জাল বাঁকানোর জন্য ডিজাইন করা হয়েছে, IBC বেন্ডিং মেশিন সেগুলিকে (1200±5mm)×(1000±5mm) সুনির্দিষ্ট মাত্রা সহ আয়তক্ষেত্রাকার ফ্রেমে দক্ষতার সাথে আকার দেয়। এই হাইড্রোলিক-চালিত স্টেশনটি সর্বোত্তম বাঁকানো কর্মক্ষমতা নিশ্চিত করে।

IBC খাঁচা ফ্রেম লকিং মেশিন
IBC খাঁচা ফ্রেম লকিং মেশিনটি একটি সমন্বিত ইউনিট হিসাবে তৈরি করা হয়েছে, যা সন্নিবেশের ক্ষেত্রে ব্যতিক্রমী নির্ভুলতা, শক্তিশালী লকিং শক্তি এবং অপারেশন চলাকালীন স্থিতিশীলতা এবং দক্ষতার একটি নির্বিঘ্ন মিশ্রণ নিয়ে গঠিত।

লকিং দক্ষতা এবং গুণমান

নিয়ন্ত্রণযোগ্য ক্লিনিং আর্ম:

বিভিন্ন IBC ধাতব খাঁচা ডিজাইনের জন্য তৈরি, নিয়ন্ত্রণযোগ্য ক্লিনিং আর্ম মেশিনের কাজের পরিসরকে প্রসারিত করে।
ক্লিনিং আর্মের হাইড্রোলিক এবং বায়ুসংক্রান্ত ডিজাইন মেশিনের দক্ষতা বাড়ায়।
ক্লিনিং আর্ম পাইপের দুটি পাশের স্বয়ংক্রিয় সংযোগের জন্যও ডিজাইন করা হয়েছে।
হাইড্রোলিক ক্লিনিং মোল্ড:
একটি হাইড্রোলিক সিস্টেমের বৈশিষ্ট্যযুক্ত, ক্লিনিং মোল্ড পাইপের জন্য শক্ত ক্লিনিং স্পট তৈরি করে, যা ধাতব খাঁচাটিকে ফাটল থেকে রক্ষা করে।

হাইড্রোলিক প্রেসার স্টেশন:
একটি স্বয়ংক্রিয়-প্রেরণ ডিভাইস দিয়ে সজ্জিত, হাইড্রোলিক প্রেসার স্টেশন ধাতব খাঁচার জন্য একটি মসৃণ এবং দক্ষ উৎপাদন প্রক্রিয়া নিশ্চিত করে।

IBC খাঁচা ফ্রেম হোল তৈরি এবং পাঞ্চিং মেশিন
IBC খাঁচা ফ্রেম হোল তৈরি এবং পাঞ্চিং মেশিন ফ্রেমের উপর ছিদ্র তৈরি করতে ব্যবহৃত হয়, যাতে সম্পূর্ণ ফ্রেমটি বেস ফ্রেমে স্থাপন করা যায়।
হোল তৈরি দক্ষতা এবং গুণমান
হোল তৈরি এবং পাঞ্চিং মেশিন হাইড্রোলিক শক্তি ব্যবহার করে। সম্পূর্ণ প্রক্রিয়াটি সম্পন্ন করতে প্রায় 25-30 সেকেন্ড সময় লাগবে।
ক. প্রেসার মোল্ড সহ প্রেসার হেড
খ. হাইড্রোলিক স্টেশন
গ. পাঞ্চিং হেড লোকেটিং প্যানেল
বাম-ডান, সামনে-পেছনে সমন্বয়যোগ্য লোডিং প্যানেল পাঞ্চিং অবস্থানকে আরও বিস্তৃত ব্যবহারযোগ্য করে তোলে।

IBC খাঁচা বেস ফ্রেম ওয়েল্ডিং মেশিন
বেস ফ্রেম ওয়েল্ডিং মেশিন ডিজাইন অনুভূমিক কাঠামো এবং বেস ফ্রেমের ওয়েল্ডিং সম্পন্ন করার জন্য 7টি ওয়েল্ডিং হেড গ্রহণ করে। অপারেটরকে শুধুমাত্র পণ্য লোড এবং আনলোড করতে হবে। মেশিনটি স্বয়ংক্রিয়ভাবে ওয়েল্ডিং করবে।
পণ্যের বৈশিষ্ট্য:
1. ডিজাইনটি বেস ফ্রেমের ওয়েল্ডিং সম্পন্ন করার জন্য অনুভূমিক কাঠামো এবং 7টি ওয়েল্ডিং হেড গ্রহণ করে। অপারেটরকে শুধুমাত্র লোড করতে হবে।
2. ওয়েল্ড করা প্যালেট স্বয়ংক্রিয়ভাবে আনলোড করা হবে। মেশিনটি স্বয়ংক্রিয়ভাবে ওয়েল্ডিং করবে।
3. এটি 3 সেট MF DC 250KVA পাওয়ার গ্রহণ করে। মেশিনটি পণ্যের গুণমান এবং উৎপাদন হার বাড়াতে, উৎপাদন খরচ কমাতে সাহায্য করে।
4. ম্যানুয়াল কাজের কারণে অস্থির ওয়েল্ডিং গুণমানের সমস্যা সমাধান করে। উচ্চতর উৎপাদন হার এবং অটোমেশন স্তর।

পণ্যের বৈশিষ্ট্য-ট্যাঙ্ক প্রেরণ সিস্টেম:
1. এই সিস্টেমটি এমন কারখানাগুলির জন্য উপযুক্ত যা ব্লোয়িং মেশিন কর্মশালা এবং খাঁচা কর্মশালাকে আলাদা করে।
2. পরীক্ষার ট্যাঙ্কগুলি পরিবাহক দ্বারা খাঁচা কর্মশালায় পরিবহন করা হয়। মানুষের হস্তক্ষেপের প্রয়োজন নেই।
3. ট্যাঙ্ক প্রেরণ সিস্টেম
4. IBC বাঁকানো, ক্লিনিং এবং পাঞ্চ করা খাঁচা বসানোর স্থান
5. ওয়েল্ড করা প্যালেট স্টকিং এলাকা
6. অটো প্যালেট অ্যাসেম্বল পাথ
7. প্যালেট ওয়েল্ডিং
8. ঘূর্ণায়মান খাঁচা এবং প্যালেট অ্যাসেম্বল এরিয়া নিরাপদ পথ
9. প্যালেট প্লেট স্টকিং এরিয়া/ অটো ফিডিং
