বাল্ক কনটেইনার আইবিসি কেজ ট্যাংক ফ্রেম উৎপাদন লাইন ওয়েল্ডিং সরঞ্জাম মেশিন
স্বয়ংক্রিয় আইবিসি খাঁচা ফ্রেম ওয়েল্ডিং সিস্টেম
হুয়াশি আইবিসি কেজ ফ্রেম অটোমেটিক ওয়েল্ডিং মেশিনে উচ্চ অনমনীয়তা এবং স্থিতিশীল অপারেশন সহ একটি শক্তিশালী গ্যারেন্ট্রি কাঠামো রয়েছে।বৈদ্যুতিক দক্ষতা এবং শক্তি সঞ্চয় জন্য ঢালাই সিস্টেম মাঝারি ফ্রিকোয়েন্সি ইনভার্টার শক্তি সরবরাহ ব্যবহার করে.
মূল বৈশিষ্ট্য
- ঢালাই দক্ষতাঃ 50 সেকেন্ড প্রতি টুকরা
- ঢালাই উত্সঃ 4 সেট এমএফ ডিসি পাওয়ার উত্স
- ফিডার প্ল্যাটফর্ম বিকল্পঃ একক স্তর বা ডাবল স্তর
- আনলোডিং সিস্টেম বিকল্পঃ ম্যানুয়াল আনলোডিং বা স্বয়ংক্রিয় যান্ত্রিক বাহু আনলোডিং
উৎপাদন ক্ষমতাঃ 50 সেকেন্ড প্রতি টুকরা
প্রধান ফ্রেম ওয়েল্ডিং সিস্টেম
চারটি সেট এমএফ ট্রান্সফরমার সর্বোত্তম ওয়েল্ডিং গুণমান নিশ্চিত করার জন্য ছয়টি ওয়েল্ডিং ইলেকট্রোড নিয়ন্ত্রণ করে।প্রায় এক মিনিটে প্রতিটি ধাতব গ্রিড মেশ সম্পূর্ণ.
উপরের এবং নীচের বায়ু সিলিন্ডারের নকশা সমতল ldালাই অবস্থান নিশ্চিত করে, যখন স্ক্রু-ডিজাইনযুক্ত ldালাই ইলেকট্রোডগুলি স্থায়িত্ব বাড়ায়।

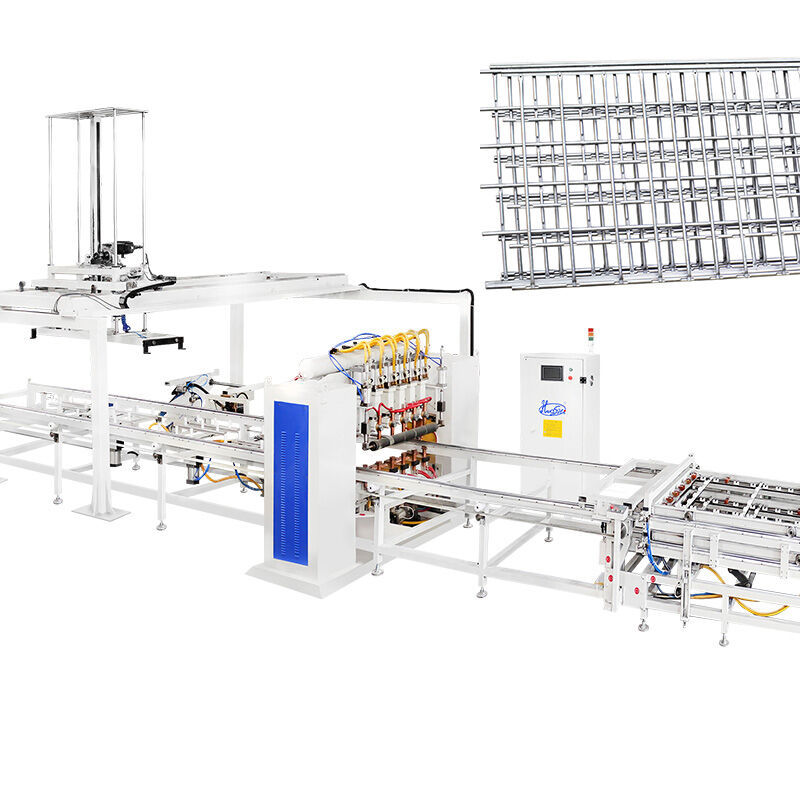

ছয় মাথা আইবিসি ফ্রেম স্বয়ংক্রিয় ঢালাই মেশিন
এমএফ ডিসি পাওয়ার উত্সের 4 সেট দিয়ে সজ্জিত, এই মেশিনটি একই সাথে 6 টি স্পট ওয়েল্ডিং সম্পাদন করে। ডাবল-স্তর ফিক্সচার ফিডারটি অন্য ফিক্সচারটি ওয়েল্ডিংয়ের সময় উপাদান লোড করার অনুমতি দেয়।
ফ্ল্যাট টিউব জাল এবং দৃঢ় ঢালাই গুণমান
মেশিনটি শক্তিশালী, নির্ভরযোগ্য ওয়েল্ডিং মানের সহ ফ্ল্যাট মেশ টাইপটিতে টিউবগুলি ওয়েল্ড করে। সম্পূর্ণ ওয়েল্ডিং প্রক্রিয়াটি প্রায় 60 সেকেন্ড সময় নেয়।
উল্লম্ব ডাবল স্টেশন আইবিসি ফ্রেম নমন মেশিন
এই নমন মেশিন ইন্টিগ্রেটেড প্রসেসিংয়ের মাধ্যমে উচ্চ নির্ভুলতা, স্থিতিশীল অপারেশন এবং দক্ষতা নিশ্চিত করে।
নমন প্রক্রিয়া
২০-২৫ সেকেন্ডে ফ্ল্যাট মেশকে বর্গাকার ফ্রেমের আকারে রূপান্তর করে।
বাঁকা মরীচি বৈশিষ্ট্য
- সিএনসি প্রক্রিয়াকৃত বাঁকানো মরীচি সঠিক বাঁকানো কোণ নিশ্চিত করে
- প্রতিটি ছাঁচ বক্রতা পরিসীমা বৃদ্ধি জন্য 3 মিমি দ্বারা আপ / নিচে নিয়মিত
- ১২০ ডিগ্রি ছাঁচের নকশা মসৃণ বাঁক কোণ তৈরি করে
বাঁকা ফ্রেম নির্মাণ
ঘন ইস্পাত স্তম্ভ এবং দরজা আকৃতির কভার প্যানেল সহ আয়তক্ষেত্রাকার মেশিনের ফ্রেম দৃ firm়, স্থিতিশীল অপারেশন সরবরাহ করে।
হাইড্রোলিক চাপ স্টেশন
প্যালেট ট্যাঙ্কের জালগুলিকে (1200±5mm) × ((1000±5mm) মাত্রার আয়তক্ষেত্রাকার ফ্রেমে বাঁকানোর জন্য ডিজাইন করা হয়েছে।
আইবিসি কেজ ফ্রেম লকিং মেশিন
ইন্টিগ্রেটেড প্রসেসিং উচ্চ সন্নিবেশ নির্ভুলতা, শক্তিশালী লকিং দ্রুততা, এবং স্থিতিশীল, দক্ষ অপারেশন প্রদান করে।
লকিং দক্ষতা এবং গুণমান
টিউব ফ্রেম শেষ হাইড্রোলিক লকিং 25-30 সেকেন্ডের মধ্যে সম্পন্ন।
সামঞ্জস্যযোগ্য ক্লিনজিং আর্ম
- বিভিন্ন আইবিসি ধাতব খাঁচা নকশা জন্য বৃহত্তর কাজ পরিসীমা
- হাইড্রোলিক এবং বায়ুসংক্রান্ত নকশা দক্ষতা বৃদ্ধি করে
- পাইপ সাইডের স্বয়ংক্রিয় সংযুক্তি
হাইড্রোলিক ক্ল্যাশিং সিস্টেম
হাইড্রোলিক ক্লিনজিং ছাঁচ ধাতব খাঁচা ফাটল প্রতিরোধ করার জন্য টাইট ক্লিনজিং স্পট তৈরি করে।
স্বয়ংক্রিয়ভাবে পাঠানোর ডিভাইস
স্বয়ংক্রিয় ধাতব খাঁচা প্রেরণ ডিভাইস মসৃণ এবং দক্ষ স্বয়ংক্রিয় খাঁচা উৎপাদন নিশ্চিত করে।
আইবিসি কেজ ফ্রেম হোল তৈরি এবং পার্সিং মেশিন
বেস ফ্রেমে নিরাপদ সংযুক্তির জন্য ফ্রেমগুলিতে গর্ত তৈরি করে।
গর্ত তৈরির দক্ষতা এবং গুণমান
হাইড্রোলিক পাঞ্চিং প্রক্রিয়া 25-30 সেকেন্ডের মধ্যে সম্পন্ন।
মেশিনের উপাদান
- প্রেসিং মোল্ড সহ প্রেসিং হেড
- হাইড্রোলিক স্টেশন
- প্যান্সিং হেডের অবস্থান প্যানেল
বাম-ডান, সামনের দিকে-পিছনের দিকে সামঞ্জস্যযোগ্য অবস্থান প্যানেল বৃহত্তর punching অবস্থান পরিসীমা প্রদান করে।
আইবিসি কেজ বেস ফ্রেম ওয়েল্ডিং মেশিন
সম্পূর্ণ বেস ফ্রেম ওয়েল্ডিংয়ের জন্য 7 টি ওয়েল্ডিং হেড সহ অনুভূমিক কাঠামো। অপারেটর কেবল লোডিং / আনলোডিং পরিচালনা করে যখন মেশিনটি স্বয়ংক্রিয়ভাবে ওয়েল্ডিং সম্পাদন করে।
পণ্যের বৈশিষ্ট্য
- বেস ফ্রেম সমাপ্তির জন্য 7 জোড়া মাথা সহ অনুভূমিক কাঠামো
- স্বয়ংক্রিয়ভাবে ঝালাই প্যালেট আনলোড
- এমএফ ডিসি 250 কেভিএ পাওয়ার সাপ্লাইয়ের 3 সেট
- কম খরচে পণ্যের গুণমান এবং উৎপাদন হার বৃদ্ধি
- ম্যানুয়াল কাজ থেকে অস্থির ঢালাই মানের নির্মূল
| পণ্যের নাম |
আইবিসি ফ্রেম উৎপাদন লাইন |
শৈলী |
একক সারি/ডাবল সারি |
| সর্বাধিক ওয়েল্ডিং প্রস্থ |
১২০০ মিমি |
সর্বাধিক ওয়েল্ডিং দৈর্ঘ্য |
৪২৫০ মিমি |
| ব্র্যান্ড |
হাওয়াশি |
রঙ |
নীল / হলুদ / কাস্টম |
| সজ্জিত শক্তি |
৩৫০ কেভিএ/৪০০ কেভিএ |
পণ্যের স্থান |
চেজিয়াং প্রদেশ, চীন |
| ভোল্টেজ |
৩পি ৩৮০ ভোল্ট |
উপাদান |
গ্যালভানাইজড পাইপ |
| পাইপের ঘনত্ব |
১-২ মিমি |
ডিউটি সিলস |
২০% |
| পাইপের ব্যাসার্ধ |
১৪-২০ মিমি |
ঘনত্ব |
50HZ/60HZ |
| পাইপ লোডিং পদ্ধতি |
ম্যানুয়াল/2 শ্রম |
ক্যাবলের আকার |
≥70mm3 |
| কর্মক্ষমতা |
৩৫০-৪৫০ ((৪৮০-৫৫০) পিসি/৮ ঘন্টা |
বায়ু পাইপের আকার |
জি১ |
| শ্রম চাহিদা |
২-৩ টা কাজ |
পানির পাইপের আকার |
G1 1/4 |
ট্যাংক পাঠানোর সিস্টেমের বৈশিষ্ট্য
- পৃথক ফুঁ মেশিন এবং খাঁচা কর্মশালা সঙ্গে কারখানা জন্য উপযুক্ত
- মানব হস্তক্ষেপ ছাড়াই টেস্ট ট্যাঙ্কগুলিকে কেজ কর্মশালায় পরিবহনকারী
- ট্যাংক পাঠানোর সিস্টেম
- আইবিসি বাঁকা, ক্লিঙ্কিং এবং পঞ্চড খাঁচা স্থাপন এলাকা
- ওয়েল্ডেড প্যালেট স্টোরেজ এলাকা
- অটো প্যালেট একত্রিত পথ
- প্যালেট ওয়েল্ডিং
- ঘূর্ণনশীল খাঁচা এবং প্যালেট একত্রিত এলাকা
- নিরাপদ যাত্রা
- প্যালেট প্লেট স্টকিং এলাকা / অটো ফিডিং
