স্বয়ংক্রিয় 2 ডি বাঁক মেশিনের নকশা তিন অক্ষের কাঠামো যা তারের সোজা করার প্রক্রিয়া, কাটা প্রক্রিয়া, লাইন প্রেসিং প্রক্রিয়া এবং গঠনের প্রক্রিয়া অন্তর্ভুক্ত করে;সরলীকরণ যন্ত্রটি সোজা করার জন্য উপরে এবং নীচে এবং বাম এবং ডানদিকে চাপ দেওয়ার জন্য একাধিক রোলার সেট গ্রহণ করেএই কাঠামোটি ধাতব তারের পৃষ্ঠের উপর হালকা স্ক্র্যাচগুলি নিশ্চিত করে এবং ধাতব তারের এবং অর্ধেক বাঁকানো দ্বারা গঠিত বেসের সোজা হওয়া নিশ্চিত করে।সার্ভো ড্রাইভ তারের খাওয়ানো চাকা ব্যবহার করে তারের গঠন অবস্থান সরানো, এটি প্রোগ্রাম অনুযায়ী এগিয়ে এবং পিছনে যেতে পারে; বাঁক এর ভাঁজ কোণ মাধ্যমে গঠন প্রক্রিয়া, তারের খাওয়ানো প্রক্রিয়া কাজ সঙ্গে, তারের একটি সমতল আকৃতি মধ্যে বাঁক;লোডিংয়ের পরে সরঞ্জামটির স্বয়ংক্রিয় অপারেশন. সরঞ্জাম কাঠামো যুক্তিসঙ্গত, স্থিতিশীল এবং নির্ভরযোগ্য, সহজ অপারেশন, অটোমেশন উচ্চ ডিগ্রী, অপারেটর একই সময়ে একাধিক মেশিন পরিচালনা করতে পারেন,ব্যাপকভাবে উৎপাদন দক্ষতা উন্নত, হার্ডওয়্যার, নেটওয়ার্ক ক্যাবল প্রস্তুতকারক এবং অন্যান্য প্রয়োজনীয় বিশেষ সরঞ্জাম।
ইন্টেলিজেন্ট বন্ডিং কন্ট্রোল সিস্টেম
বাঁকানোর অবস্থানের সমন্বয় তথ্য ইনপুট করে স্বয়ংক্রিয় বাঁক। সহজ অপারেশন।
সোজা রোলার
ফিডিং তারের সোজা ব্যবহার করুন। তারের ব্যাসার্ধ 2mm থেকে 12mm প্রক্রিয়া করতে সক্ষম।
অটোমেটিক ওয়েল্ডিং স্ট্রাকচার
স্বয়ংক্রিয় ঢালাই ডিভাইস ইনস্টল করতে সক্ষম, যাতে একই সময়ে স্বয়ংক্রিয় বাঁক এবং ঢালাই অর্জন। বিশেষ করে তারের ফ্রেম তৈরির জন্য উপযুক্ত। উচ্চ দক্ষতা।
স্বয়ংক্রিয় গ্রাইন্ডিং কাঠামো
জোড়ের প্রান্তগুলি ঢালাইয়ের পরে পিষতে সক্ষম। তাই দ্বিতীয়বার প্রক্রিয়াকরণের প্রয়োজন নেই। একই সময়ে স্বয়ংক্রিয় বাঁক, ঢালাই, এবং পিষন।
২ ডি বন্ডিং মেশিনের প্রযুক্তিগত তথ্য
মেশিন মডেল
২-৬
৩-৮
৫-১২
তারের ব্যাসার্ধের পরিসীমা
Φ২.৩-৬ মিমি লোহার তার
Φ4-8mm লোহার তার
Φ5-12mm লোহার তার
ইনপুট ভোল্টেজ
380 ভোল্ট 50Hz/60Hz
সার্ভো মোটর শক্তি
মোট ২.৬ কিলোওয়াট
মোট ৪.৫ কিলোওয়াট
মোট ৭.৫ কিলোওয়াট
সিলিন্ডার কাটার শক্তি
Φ7.0 লোহার তার
Φ9.0 লোহার তার
Φ১২.০ লোহার তার
তেলের চাপের পরিসীমা
0.3-0.6 এমপিএ
0.3-1 এমপিএ
0.3-1 এমপিএ
হাইড্রোলিক তেলের মডেল
৪৬#/৬৮#
ওয়্যার রেঞ্জ
বৃত্তাকার, বর্গক্ষেত্রাকার, সমতল তার (যে কোন উপাদান থেকে তারের জন্য উপযুক্ত)
তারের ফিডিং তারের দৈর্ঘ্য
ব্যবহারকারীর সেটিং অনুযায়ী
তথ্য সংরক্ষণ করুন
৫০টি তথ্য সেট, ৩০০টি কর্মের একটি সেট
সর্বাধিক। তারের ফিডিং গতি
50M/মিনিট
20M/মিনিট
১১ এম/মিনিট
সর্বাধিক বাঁকানোর গতি
300 rpm /min কোণ±180o
নমনের নির্ভুলতা
±0.5 মিমি
তারের খাওয়ানোর নির্ভুলতা
±0.5 মিমি
±1.0 মিমি

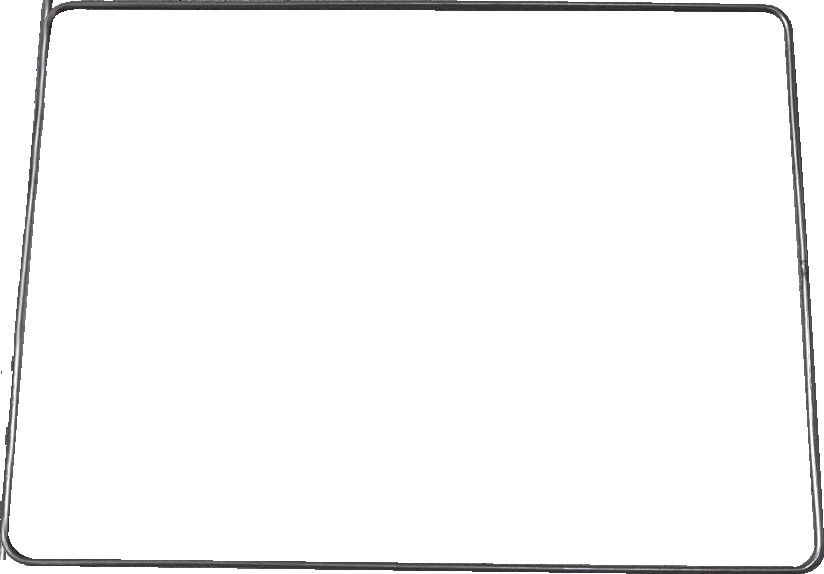

আবেদন এবং নমুনা
আমরা আপনার জন্য কাস্টমাইজড পরিষেবা সরবরাহ করতে পারি। আমাদের প্রকৌশলীরা আপনার সাথে নির্দিষ্ট ওয়েল্ডিংয়ের প্রয়োজনীয়তা নিয়ে আলোচনা করবে এবং আপনার নমুনা বা অঙ্কনগুলির উপর ভিত্তি করে উপযুক্ত প্রযুক্তিগত প্রস্তাব নিয়ে আসবে।
উৎপাদন লাইন মেশিন
তারের সমতলীকরণ এবং কাটার মেশিন
এই মেশিনটি বৃত্তাকার তারকে সমতল তারে রূপান্তর করতে সক্ষম। এটি স্বয়ংক্রিয়ভাবে বৃত্তাকার তারকে খাওয়ায় এবং এটি প্রয়োজনীয় দৈর্ঘ্যে কেটে দেয়।সাধারণত আপনাকে 8 মিমি তারের কয়েল প্রস্তুত করতে হবে,এবং এটা 12x3mm সমতল তারের স্ট্রিপ করতে.
হাই স্পিড ওয়্যার স্ট্রেইটনিং এবং কাটিং মেশিন
এই মেশিনটি 2 মিমি থেকে 4 মিমি তারের ব্যাচ উত্পাদন করতে সহায়তা করবে। এই মেশিনের গতি স্বাভাবিক গতির তার কাটার মেশিনের তুলনায় প্রায় 5 গুণ।এটি উৎপাদন বৃদ্ধি এবং শ্রম খরচ কমাতে সাহায্য করে.
ওয়্যার ফ্রেম বন্ডিং মেশিন
এই মেশিনটি সমতল বা বৃত্তাকার তারগুলিকে বর্গাকার আকারের তারের কাঠামোতে বাঁকতে সহায়তা করে। এটি একই সাথে একাধিক তারগুলি বাঁকতে সক্ষম যাতে উত্পাদন হার বৃদ্ধি পায়।
ওয়্যার ফ্রেম বিট ওয়েল্ডিং মেশিন
ঢালাই মাথা সংখ্যা জাল ঢালাই প্রস্থ উপর নির্ভর করে। বিভিন্ন ঢালাই মাথা যথাক্রমে বিভিন্ন ঢালাই প্রোগ্রাম এবং বর্তমান সেট করা যেতে পারে।
ওয়্যার ফ্রেম ডাবল টি-বট মেশিন
এই মেশিনটি তারের তাকের ক্রস বারগুলি তারের ফ্রেমের সাথে ldালাই করতে ব্যবহৃত হয়। ডাবল হেড ডিজাইন উত্পাদন হার বাড়াতে সহায়তা করে। সহজ অপারেশন।আমরা স্বয়ংক্রিয় সরানো এবং ঢালাই অ্যাপ্লিকেশন ডিজাইন করতে পারেন.
ওয়্যার এজ ট্রিমিং মেশিন
ঢালাইয়ের পর, আমাদের কাটার মেশিনের প্রয়োজন তারের কাঠামো থেকে তারের প্রান্ত কেটে ফেলার জন্য যাতে পৃষ্ঠটি পরিষ্কার এবং মসৃণ হয়।
২ ডিওয়্যার হ্যান্ডেলবাঁকানো মেশিন
এই মেশিনটি তারের হ্যান্ডেল বাঁকতে ব্যবহৃত হয়। এটি 2-6 মিমি তারের বাঁকানোর জন্য উপযুক্ত। এবং আপনি ছাঁচ পরিবর্তন না করে তারের যে কোনও আকৃতি বাঁকতে পারেন।
থ্রিডি ওয়্যার বন্ডিং মেশিন
এই মেশিনটি ব্যবহার করা হয় তারের 3D আকারে বাঁকানোর জন্য।এটি ২-৬ মিমি বা ৩-৮ মিমি তারের নমনের জন্য উপযুক্ত। এবং আপনি ছাঁচ পরিবর্তন না করে তারের যে কোন 3D আকৃতি নমন করতে পারেন।
